關于箱體式壓力測試裝置在鉆井過程中的推廣與應用

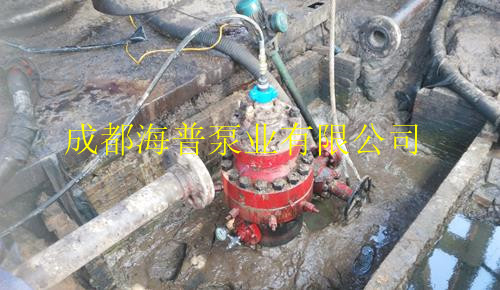

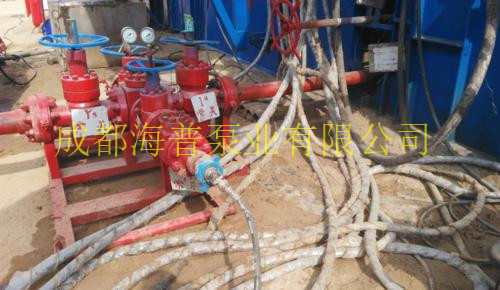

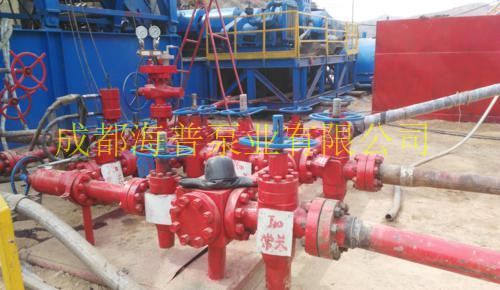

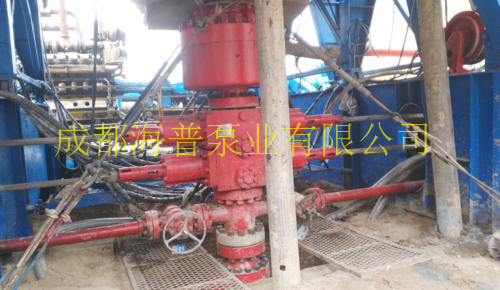

自2003年中石油川東鉆探公司在開縣發生井噴事故以后，在以后的鉆井開采過程中為了保證生產過程中的安全性以及檢測完井后的質量，必須在兩個工藝點上做水壓密封測試工作，一個是二開或者三開、四開，主要目的是測試防噴器、放噴管匯、閘閥等的密封強度，測試壓力根據防噴器規格型號來決定。例如規格為FHZ18/35防噴器，在二開時，一般檢測壓力為19.4MPa或者21MPa，保壓時間15分鐘，壓力下降值小于0.7MPa為合格；另一個完井，主要是檢測完井后整體套管、雙攻等的密封強度及效果，測試壓力一般為30MPa或者35MPa，保壓時間30分鐘，壓力下降值小于0.5MPa為合格。 以往的壓力檢測操作方式是在現場監督的指導下，鉆井隊利用自有的泥漿泵或者試壓泵進行壓力檢測，經常會出現以下問題：一是人工操作，人工記錄，人工填寫檢測報告，這種檢測手段一是比較落后，安全性、可靠性比較差，并且追索性差；二是泥漿泵流量一般都比較大，升壓速度很快，在測試過程中很容易出現安全隱患。另外就是在油氣井投產以后，有的油氣井的產量衰減的比較厲害，根據分析判斷，油氣井產生了內漏現象，有可能是套管密封不嚴，另外一個就是雙攻密封不嚴，對內漏油氣井不管是采用維修或者放棄都會造成巨大的經濟損失，因此迫切需要對原有的壓力檢測方式進行改進或更新，以適應新的鉆井工藝要求。

2018年在試壓泵廠家的支持下，針對鉆井過程中現場水壓密封測試問題，開發出新一代箱體式水壓測試裝置。該裝置具有高精度、高可靠性，全自動等特點，具有壓力參數設置、壓力測試過程實時顯示、數據記錄、打印、儲存、查詢等功能，它很好地實現了新的壓力測試工藝與工業智能化控制的完美結合，完全滿足現場鉆井工藝水壓測試要求。

    該試壓裝置具體配置有：（1）高壓泵1臺，分為兩種規格型號：一種是高工作壓力60MPa、流量400L/h，電機功率7.5KW；一種是高工作壓力80MPa、流量300L/h，電機功率7.5KW。（2）不銹鋼水箱1套，有2個儲倉，一個裝水，一個裝油（冬天使用時預防泵凍等現象）。（3）強制過濾系統1套，不銹鋼離心泵1臺，不銹鋼過濾器1套，濾袋3只（1用2備），由于現場水質不能保障其清潔度，為了延長高壓泵和各種閥的使用壽命，建議必配強制過濾系統。（4）防爆控制箱1套，分為手動和自動兩種模式，可以近程或者遠程操作。（5）手提觸摸屏式記錄儀1套（配壓力傳感器1只，量程100MPa，精度0.5%），可以實時記錄測試數據以及顯示工作狀態，可以通過U盤記錄測試數據，在辦公電腦上可以打印測試數據（曲線方式），便于數據的保存及查詢。（6）選配項目-氣動卸荷裝置，當保壓完成以后，可以實現自動遠程卸壓。該裝置配氣動球閥1套，氣泵1臺。（7）高壓管線2根，1用1備，長度10米，工作壓力100MPa。

壓力測試裝置的工作原理：在強大的程序控制系統支持下，實現全中文視窗操作，通過設置壓力測試過程中的各種參數，利用數據采集系統、程序控制系統、電器控制系統實現自動化控制。主要功能有：（1）可以實現自動升壓、停機、保壓、卸荷（選配項目）等功能；（2）對壓力測試參數可以自由設置和控制，并將測試數據以曲線的方式打印并儲存；（3）同時具有手動或者自動操作功能和系統狀態報警功能；（4）該系統還可以實現對于測試井口名稱、編號、施工單位、測試人員進行搜索、查詢、調用、存檔等數據管理功能。

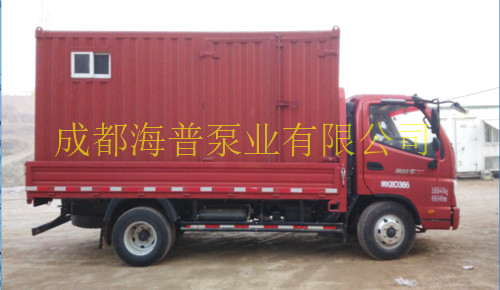

經過現場使用和測試，該設備通過了鉆井項目組、監督公司及試壓單位的驗收，各項測試指標均能滿足現場使用要求，使壓力檢測有了科學性的依據，進一步增強了壓力測試過程中的安全性和可靠性，完全滿足AIP6A、SY／T5053.1-2000各項指標要求。也可以通過車載進行野外作業。
