壓力測試系統

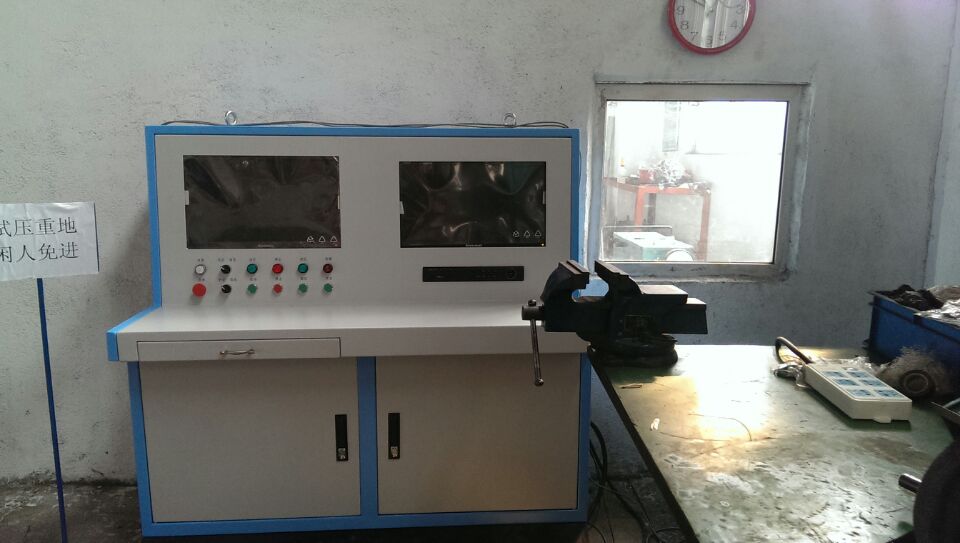

石油工具壓力測試系統

上線日期：2016-05-24 產品熱度：產品分類：壓力測試系統

1.設備主體：

由計算機控制系統、壓力自控系統、試壓泵三部分組成,可以實現 0-400Mpa超高壓壓力測試的自動控制。其中壓力自控系統可與任何泵型或附件配套，實現遠距離操作、自動記錄和輸出試壓報告功能，與電動試壓泵脫離計算機控制系統后都可單個進行試壓試驗，
2.計算機控制系統
鋼琴式操作臺、工業級計算機、打印機、UPS電源、三菱、西門子等可編控制器、配電盤接觸器若干、計算機控制試壓軟件、LED液晶顯示屏、顯示儀表、高精度壓力變送器、設備配電系統等。實現遠距離操作、自動記錄和輸出試壓報告功能?？稍黾优渲帽O(jiān)控系統，可靠的顯示現場整體檢測情況可進行實時檢測數據與曲線的監控、記錄和打印，真實反映用戶的檢測過程。
3.計算機控制軟件：

軟件界面及控制內容有甲方提出要求，乙方完成功能，

壓力測試系統具備的功能：

（1）具有人工加壓或自動加壓功能，或者欠壓補償功能。

（2）壓力測試范圍內可設置分段試驗程序（至多10段），加壓時系統將自動升壓、停機、保壓。

（3）系統具有自動卸荷功能，高壓泵自動卸荷、容器自動卸荷、急停和超壓自動卸荷功能。

（4）壓力測試過程中預設的保壓時間可自由設定（單位秒）。

（5）具備實時壓力顯示、曲線顯示、工作狀態顯示等功能。

（6）壓力試驗機具有記憶功能，可以儲存測試參數及結果。

（7）具有系統超壓、故障狀態反饋等狀態的報警功能。

（8）具有對試驗容器在保壓階段中的保壓狀態作出自動判別功能。

根據試驗操作規程做好套管試驗前的各項準備工作。

=>在操作臺上選擇手動或自動控制旋鈕，在操作界面上設置好各項試驗?zāi)繕?biāo)參數（包括平安壓力、排氣壓力）。

=>當選擇手動時，啟動高壓泵，高壓泵運行指示燈亮，高壓泵泵端卸荷閥、容器卸荷閥通電關閉，當系統內的壓力達到排氣壓力時，高壓泵停機，然后打開遠程卸荷閥排除套管內的空氣，高壓泵再次啟動，到系統內的壓力達到設置壓力時，高壓泵停機，高壓泵泵端卸荷閥斷電打開，卸除高壓泵輸出壓力，保壓單向閥自動切斷測試系統與高壓泵之間的壓力，測試套管處于保壓狀態。

=>選擇手動時，當保壓時間達到設定值以后，打開容器卸荷閥，卸除測試套管內的壓力，完成一次壓力測試工作。

=>當選擇自動時，高壓泵啟動，高壓泵運行指示燈亮，5秒以后高壓泵泵端卸荷閥、容器卸荷閥通電關閉，當測試套管內的壓力達到排氣壓力時，高壓泵停機，容器卸荷閥打開排除套管內的空氣以后，高壓泵再次啟動，到系統內的壓力達到設置壓力時，高壓泵再次停機，高壓泵泵端卸荷閥斷電打開，卸除高壓泵的輸出壓力，保壓單向閥自動切斷測試容器與高壓輸出端之間的聯系，測試套管處于保壓狀態。若選配氣動截止閥時，延時1秒（時間可選擇）以后，氣動截止閥通電關閉，測試容器處于強制保壓狀態。

=>當保壓時間達到設定值以后，容器卸荷閥斷電打開，卸除測試套管內的壓力，完成一次壓力測試工作。

=>完成試驗工作以后，可以打印出檢測報告（曲線或報表），并對測試結果進行判斷并提示是否儲存，便于以后查詢。
